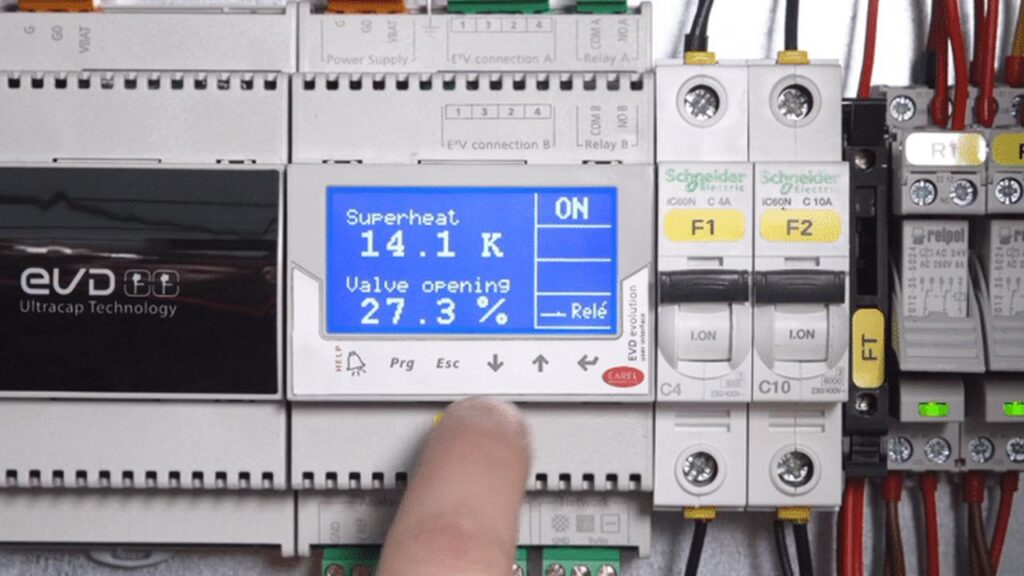

Comprendiendo el Sobrecalentamiento: La Guía Definitiva para el Técnico de HVACR

A menudo considerado el valor más confuso en el campo, dominar el cálculo del superheat es la diferencia entre un sistema eficiente y un compresor arruinado.

En el mundo de la calefacción, ventilación, aire acondicionado y refrigeración (HVACR), existen conceptos que separan a los principiantes de los expertos. Al igual que ocurre con el subenfriamiento (subcooling), la comprensión y el cálculo del sobrecalentamiento (superheat) suele ser uno de los obstáculos más difíciles para los técnicos novatos. Irónicamente, es el término técnico del que más se habla en las capacitaciones, pero el que menos se entiende en la práctica diaria.

John Tomczyk, autor de referencia y profesor emérito de la Universidad Estatal de Ferris, señala que, aunque parece complejo, su definición es puramente aritmética. "El sobrecalentamiento es la diferencia entre dos temperaturas: la temperatura real del vapor de refrigerante en un punto determinado y la temperatura de saturación del refrigerante en ese mismo punto". Sin embargo, para quien se inicia, esta simplicidad es engañosa.

El Problema de la Semántica: ¿Calor a -30°F?

Uno de los mayores desafíos para el técnico principiante es la palabra "calor". En el lenguaje cotidiano, asociamos el calor con temperaturas altas. No obstante, en termodinámica y refrigeración, el sobrecalentamiento puede ocurrir a temperaturas extremadamente bajas.

"Algo puede estar a -10°F y seguir estando sobrecalentado", explica Tomczyk. Esta es la frase que suele desorientar a los estudiantes. Un refrigerante que hierve a -40°F (su temperatura de saturación) y que se mide a -30°F en la línea de succión tiene, técnicamente, 10 grados de sobrecalentamiento. Sigue estando muy frío al tacto, pero es vapor "caliente" en comparación con su estado líquido.

Bryan Orr, fundador de HVACRSchool.com, coincide en que el concepto es difícil porque no es algo que se pueda "ver" o "sentir" directamente como una fuga de aceite o un ruido en el motor. Es un número invisible que representa un estado físico. Orr utiliza una analogía muy ilustrativa: "La saturación es como el horizonte oceánico donde el agua se encuentra con el aire. El sobrecalentamiento es como Superman volando por encima de ese horizonte, moviéndose exclusivamente en el rango del vapor".

La Importancia de la Precisión: El Lugar y el Momento

Para calcular correctamente el sobrecalentamiento, un técnico debe verificar la presión y la temperatura simultáneamente y en el mismo lugar. Bill Johnson, reconocido instructor de la industria, advierte que tomar lecturas en puntos distintos invalida el diagnóstico.

No siempre es fácil obtener una lectura de presión justo donde está ubicado el bulbo sensor de la válvula de expansión, pero es necesario. Si un técnico mide la presión en el compresor (donde hay una caída de presión debido a la fricción de la tubería) en lugar de hacerlo a la salida del evaporador, obtendrá un valor de sobrecalentamiento "ficticio" o más alto del real. Este error común puede llevar al técnico a abrir la válvula de expansión TXV en exceso, provocando que regrese líquido al compresor y lo destruya por "golpe de líquido".

Datos Críticos para el Diagnóstico

Según Orr, el sobrecalentamiento le indica al técnico qué tan lejos llega el líquido dentro del serpentín del evaporador:

• Sobrecalentamiento alto: El líquido se convierte en vapor demasiado pronto. Queda mucho serpentín sin aprovechar, lo que resulta en una baja capacidad de enfriamiento y un compresor que trabaja muy caliente.
• Sobrecalentamiento bajo o nulo: El líquido llega casi hasta el final del evaporador o incluso sale de él. Esto pone en riesgo inminente al compresor por inundación de líquido.

Errores Comunes en el Campo

El error más frecuente entre los técnicos principiantes es confiar ciegamente en herramientas que no están calibradas. "Una medición es tan buena como la precisión de tu manómetro y tu termómetro", afirma Orr. En refrigerantes de mezcla con "alto deslizamiento" (high glide), un error típico es confundir el punto de rocío (dew point) con el punto de burbuja (bubble point) al consultar la tabla de Presión-Temperatura (PT).

Joe Marchese, propietario de Koldcraft Refrigeration Service, identifica otros tres errores fatales:

1. No esperar a la estabilización: Tomar medidas apenas arranca el equipo. El sistema debe funcionar al menos 10 a 15 minutos y estar cerca de su temperatura de diseño antes de que el cálculo sea válido.
2. Uso de termómetros inadecuados: Usar termómetros de ambiente o de infrarrojos en lugar de termómetros de contacto (tipo pinza) debidamente aislados para medir la tubería.
3. No entender el impacto de la carga: En sistemas con tubo capilar u orificio fijo, el sobrecalentamiento varía enormemente según la carga térmica y la presión de condensación.

Guía de Cálculo y Mejores Prácticas

Para realizar un análisis profesional, el técnico debe seguir estos pasos:

1. Medir la presión de succión en el punto de salida del evaporador.
2. Convertir esa presión a su temperatura de saturación equivalente usando una tabla PT (Punto de Rocío).
3. Medir la temperatura real de la tubería de succión en ese mismo punto.
4. Restar: Temperatura medida - Temperatura de saturación = Sobrecalentamiento.

Valores de Referencia Generales

Aunque siempre se deben seguir las especificaciones del fabricante, los rangos comunes son:

• Salida del evaporador (con TXV): Entre 5°F y 12°F.
• Entrada al compresor (Sobrecalentamiento total): Entre 10°F y 25°F.

Es vital medir el sobrecalentamiento total en la entrada del compresor para asegurar que el gas llegue lo suficientemente seco y fresco para enfriar el motor del compresor, pero sin rastro de gotas líquidas.

Conclusión: Más que un Número

El sobrecalentamiento no debe utilizarse como una herramienta de diagnóstico aislada. Un buen técnico lo utiliza en conjunto con el subenfriamiento, las presiones de trabajo, el amperaje del compresor y una inspección visual meticulosa.

Como dice Bill Johnson, la mejor recomendación para un técnico "ecológico" o principiante es trabajar despacio, practicar con un mentor y asegurarse de que los sensores (como el bulbo de la TXV) estén montados firmemente, limpios y aislados. Una vez que el concepto "hace clic" en la mente del técnico, el sobrecalentamiento deja de ser un misterio para convertirse en la herramienta más potente de su arsenal de servicio.
