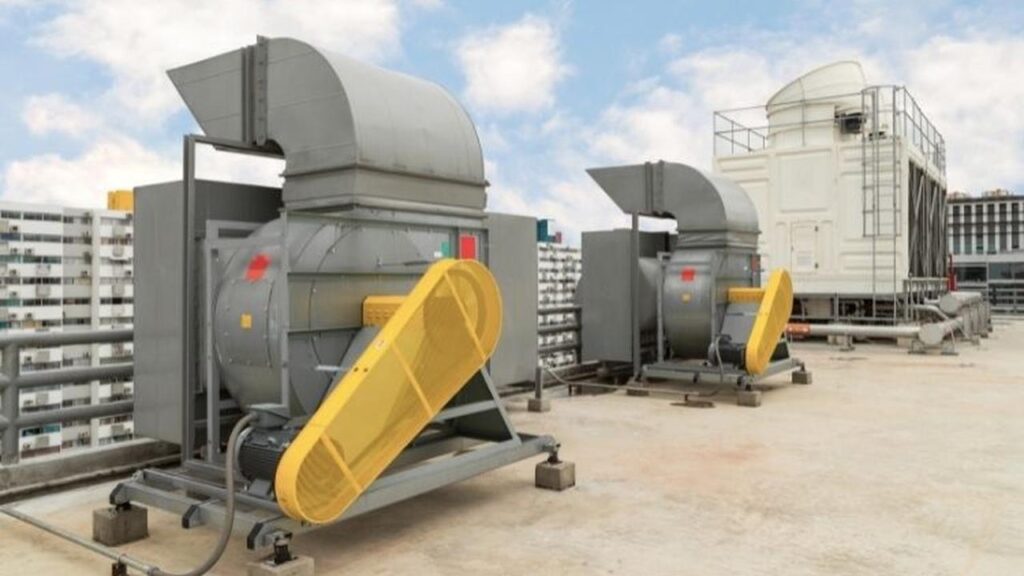

Instalación de Ventiladores Centrífugos: El Arte de la Precisión más allá de la Compra

Una guía indispensable para contratistas y técnicos: por qué el rendimiento de un equipo de alta gama depende de los detalles olvidados en el montaje y la puesta en marcha.

A menudo, las empresas invierten una cantidad razonable de tiempo, energía y presupuesto en la fase de especificación y compra de un ventilador centrífugo. El objetivo es claro: asegurar que el equipo sea el más adecuado para la aplicación. Sin embargo, es frustrante descubrir que el rendimiento real una vez instalado queda comprometido por falta de atención a los detalles técnicos durante el montaje y la operación inicial.

En el sector de la ventilación industrial, una tarea completada al 95% está, en la práctica, incompleta. A continuación, analizamos los elementos críticos que suelen pasarse por alto y que marcan la diferencia entre un sistema eficiente y uno propenso a fallas costosas.

(Nota: Esta información complementa las instrucciones del fabricante original (OEM), pero nunca debe sustituirlas).

1. El Aislamiento: Protegiendo la Integridad del Sistema

Un ventilador interactúa con su entorno a través de tres puntos de conexión principales: la entrada, la salida y la base. Además, existen conexiones secundarias como el cableado eléctrico y la instrumentación neumática.

Para los puntos secundarios, la regla de oro es el "montaje flexible". Esto implica utilizar conductos flexibles o conexiones rígidas aisladas con materiales blandos, como almohadillas de neopreno, para evitar que la vibración del motor se transmita a la electrónica o a la red de aire.

Conexiones de Entrada y Salida

Cuando el ventilador forma parte de un sistema de conductos, las conexiones siempre deben aislarse mediante conectores flexibles. Su importancia radica en cinco factores clave:

• Ruptura de masa: Actúan como un amortiguador entre el ventilador y los conductos, aislando la resonancia.
• Protección estructural: Los ventiladores no están diseñados para soportar el peso de los conductos. El conector evita que estas cargas deformen la carcasa.
• Compensación de desalineación: Absorben pequeñas desviaciones en el montaje.
• Dilatación térmica: Compensan la expansión o contracción de los metales debido a cambios de temperatura.
• Control acústico: Ayudan a reducir el ruido emitido hacia el sistema de distribución.

2. Bases y Cimentaciones: El Anclaje del Rendimiento

La conexión más robusta para un ventilador es una base de hormigón con la masa adecuada, nivelada y fijada mediante mortero de nivelación (grouting).

La regla de la masa: La mayoría de los fabricantes recomiendan que la base de hormigón tenga una masa de tres a seis veces superior al peso conjunto del ventilador y el motor. Si no es posible cementar directamente, se deben colocar almohadillas de neopreno de alta densidad entre la base del ventilador y el suelo para absorber irregularidades y vibraciones.

Sistemas de Aislamiento de Base

Cuando la estructura (como un techo o un entrepiso) no tiene la masa suficiente, se utilizan sistemas de aislamiento:

• Aisladores de caucho en cizallamiento (shear insulators): Ideales para equipos de hasta 40 hp (o 75 hp en ciertas condiciones).
• Aisladores de resorte (muelles): Comunes para potencias superiores a 75 hp. En zonas con riesgo sísmico, se utilizan muelles con restricción.
• Bases de inercia: Marcos estructurales rellenos de hormigón que añaden masa al conjunto antes de apoyarse sobre los aisladores.

3. Datos de la Transmisión: El Registro del Éxito

Un error común es no documentar los componentes de desgaste. Para futuros mantenimientos, registre siempre:

• Correas: Tipo, tamaño, cantidad y tensión de diseño.
• Alineación: Distancia entre centros de ejes y alineación de las poleas.
• Acoplamientos directos: Si el ventilador no usa correas, anote el fabricante, modelo y tamaño del acoplamiento, así como el tipo de buje (taper-lock o agujero recto).

4. Vibraciones y Rodamientos: La "Caja Negra" del Arranque

Los datos obtenidos durante la puesta en marcha son la base para el mantenimiento predictivo. No se limite a encender el equipo; registre:

• Especificaciones del rodamiento: Fabricante, tipo y método de lubricación (tipo de grasa o aceite).
• Fuerzas "G": La aceleración de la envolvente de los rodamientos ayuda a detectar fallos de lubricación o desgaste prematuro antes de que sean visibles.

El mito del balanceo: Aunque un ventilador venga equilibrado de fábrica bajo la norma AMCA 204, esto no garantiza que funcione suavemente una vez instalado. Las fuerzas axiales y las condiciones del sitio (ductos, base) alteran el equilibrio. Es imperativo realizar un análisis de vibración en el sitio tras la instalación final.

5. El Desafío de los Variadores de Frecuencia (VSD)

Cuando se utilizan variadores de velocidad, el ventilador puede pasar por frecuencias críticas. Estos son puntos donde la estructura entra en resonancia, provocando vibraciones violentas.

El protocolo de arranque:

1. Haga funcionar el ventilador manualmente desde la velocidad mínima a la máxima.
2. Identifique cualquier punto de vibración excesiva.
3. Programe el variador para "saltar" u omitir esas frecuencias específicas (skip frequencies).
4. Bloqueo de seguridad: Asegúrese de que el controlador nunca permita superar la velocidad máxima segura (RPM máx.) indicada por el fabricante.

Resumen de Puesta en Marcha

Antes de dar el trabajo por finalizado, verifique que los siguientes parámetros eléctricos estén dentro de los criterios de diseño:

• Potencia operativa del motor.
• Consumo de corriente (Amperaje).
• Voltaje y equilibrio de fases.

Seguir estas pautas no solo garantiza un funcionamiento silencioso y eficiente, sino que extiende drásticamente el ciclo de vida del equipo, protegiendo la inversión inicial de su cliente.
