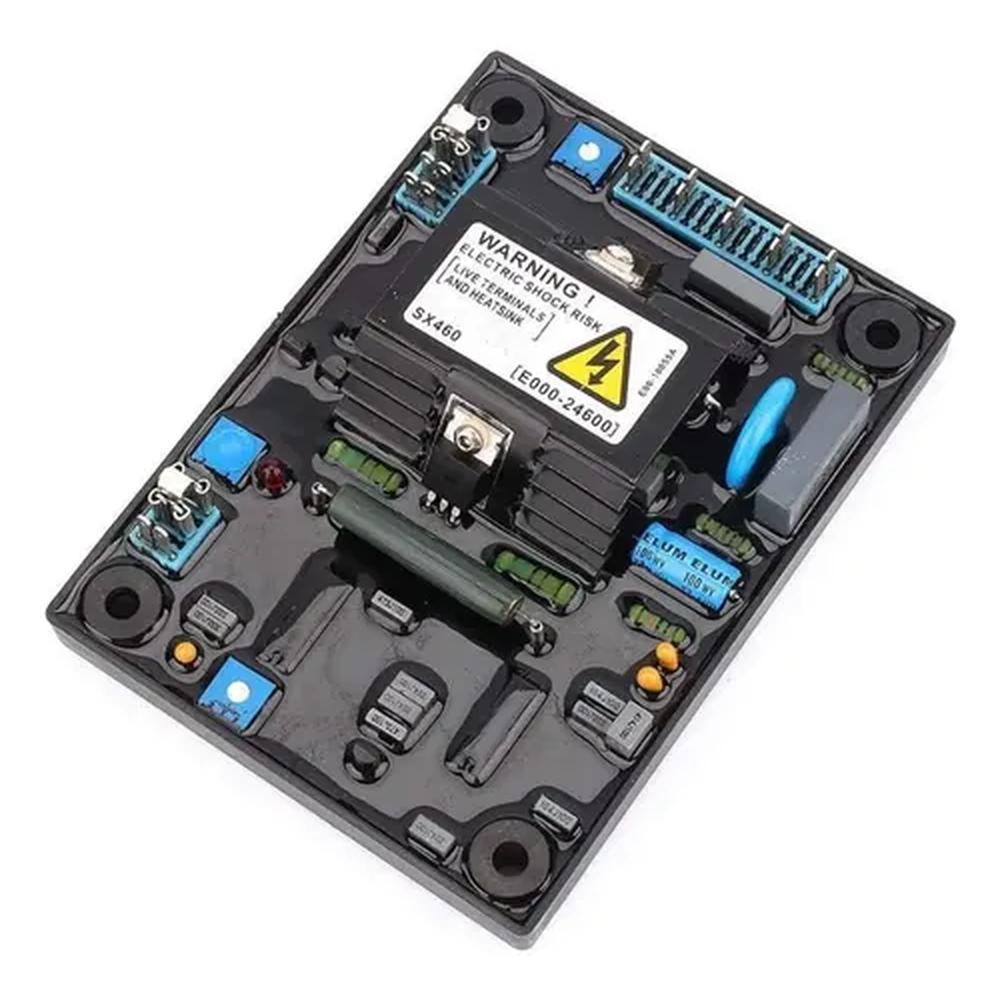

Stamford AVR SX460
Instrucciones del Stamford AVR SX460
Aquí le ofrecemos el manual del Stamford AVR SX460 completamente gratis y en español. Este manual lo hemos catalogado en la sección de manual en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca del Stamford AVR SX460, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

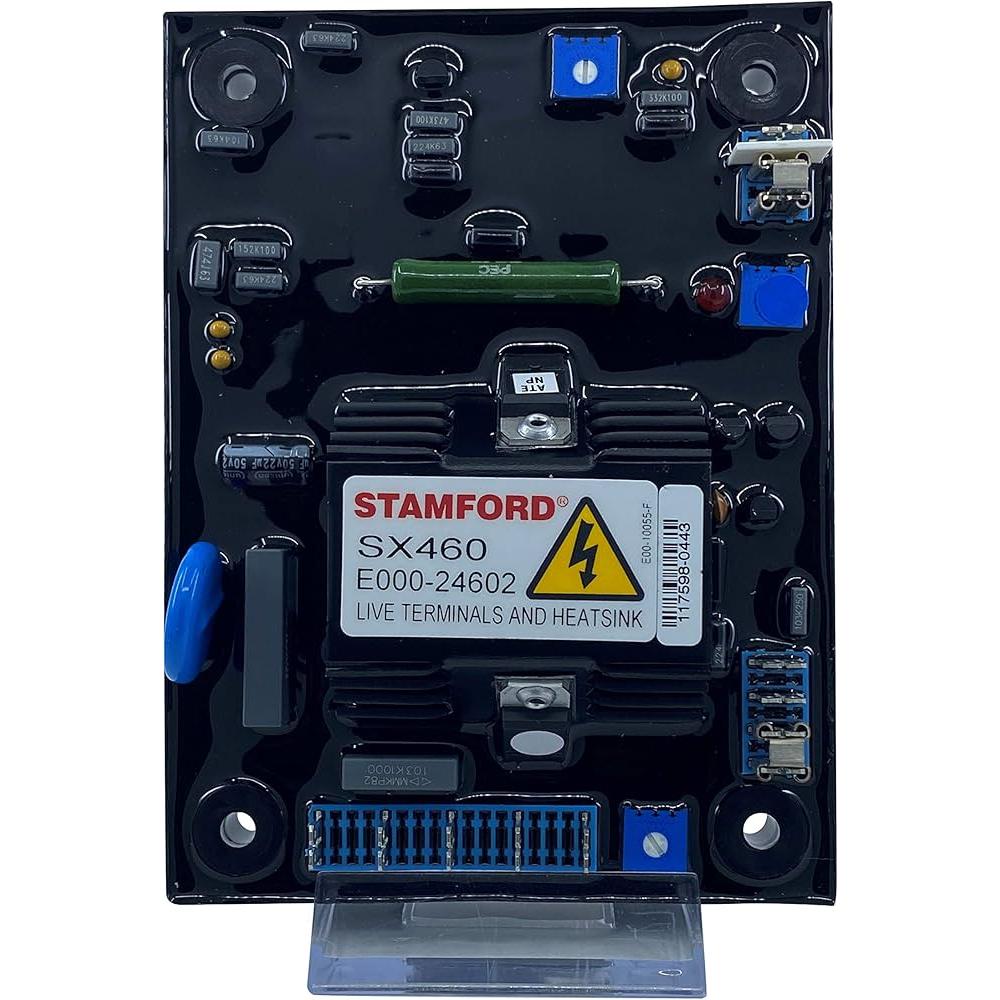

Imágenes del Stamford AVR SX460

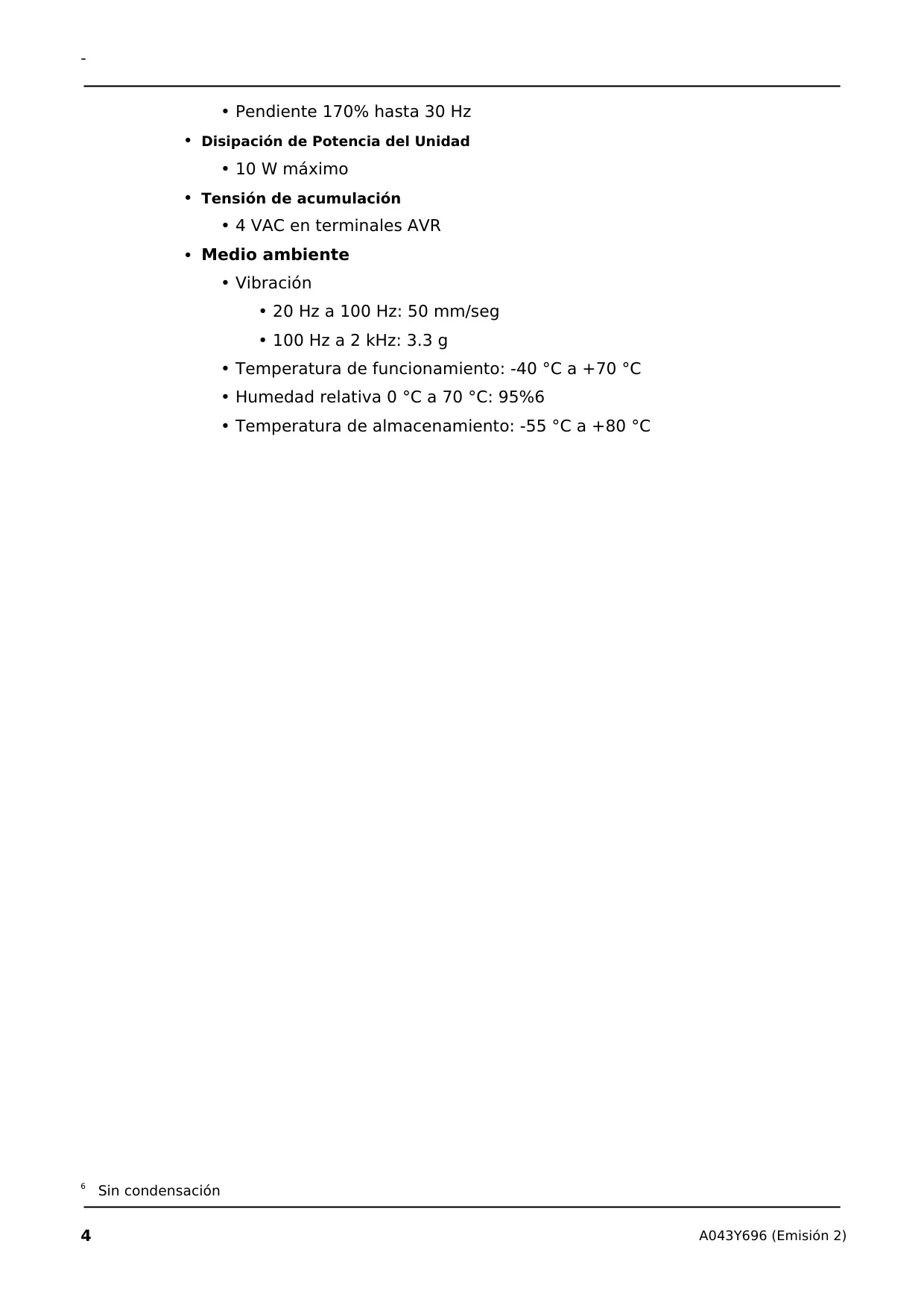

Especificaciones del Stamford AVR SX460

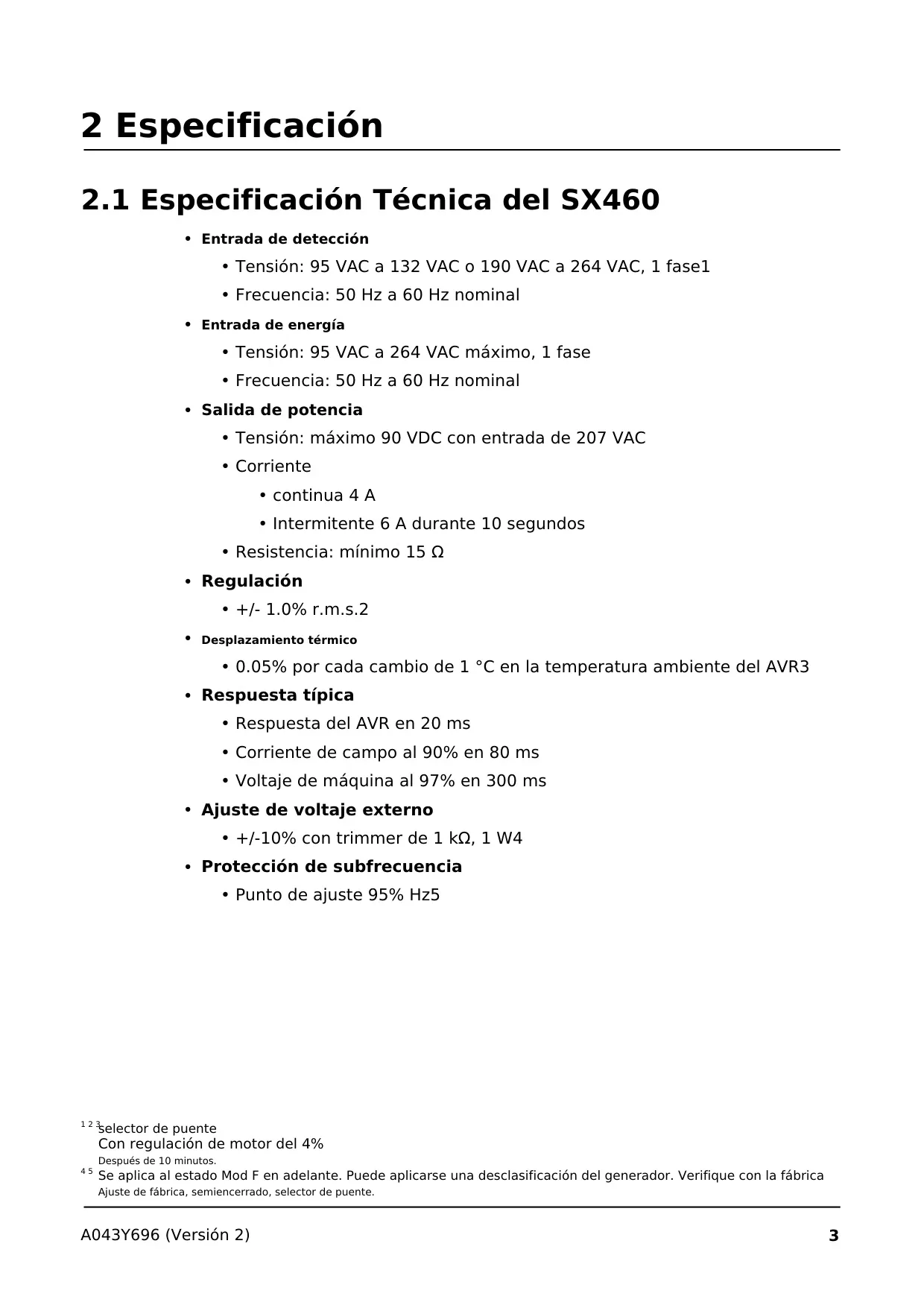

| Característica | Valor |
|---|---|
| Tensión de Entrada de Detección (1 fase) | 95-132 VAC o 190-264 VAC (seleccionable por puente) |
| Frecuencia de Entrada de Detección | 50-60 Hz nominal |
| Tensión de Entrada de Energía (1 fase) | 95-264 VAC máximo |
| Frecuencia de Entrada de Energía | 50-60 Hz nominal |
| Tensión de Salida de Potencia | Máx. 90 VDC (con entrada de 207 VAC) |
| Corriente de Salida (Continua) | 4 A |
| Corriente de Salida (Intermitente) | 6 A (durante 10 segundos) |
| Resistencia de Salida Mínima | 15 Ω |
| Regulación de Voltaje | ±1.0% r.m.s. (con regulación de motor del 4%) |
| Desplazamiento Térmico | 0.05% por cada 1 °C de cambio en temperatura ambiente del AVR (después de 10 min) |
| Tiempo de Respuesta del AVR | 20 ms |
| Tiempo de Corriente de Campo al 90% | 80 ms |
| Tiempo de Voltaje de Máquina al 97% | 300 ms |
| Ajuste de Voltaje Externo | ±10% con trimmer de 1 kΩ, 1 W |
| Punto de Ajuste de Protección de Subfrecuencia (UFRO) | 95% Hz (ajuste de fábrica, selector de puente) |
| Pendiente de Protección de Subfrecuencia | 170% hasta 30 Hz |
| Disipación de Potencia de la Unidad | 10 W máximo |
| Tensión de Acumulación | 4 VAC en terminales AVR |
| Vibración (20 Hz a 100 Hz) | 50 mm/seg |
| Vibración (100 Hz a 2 kHz) | 3.3 g |
| Temperatura de Funcionamiento | -40 °C a +70 °C |
| Humedad Relativa (0 °C a 70 °C) | 95% (sin condensación) |
| Temperatura de Almacenamiento | -55 °C a +80 °C |
Detalles del Stamford AVR SX460

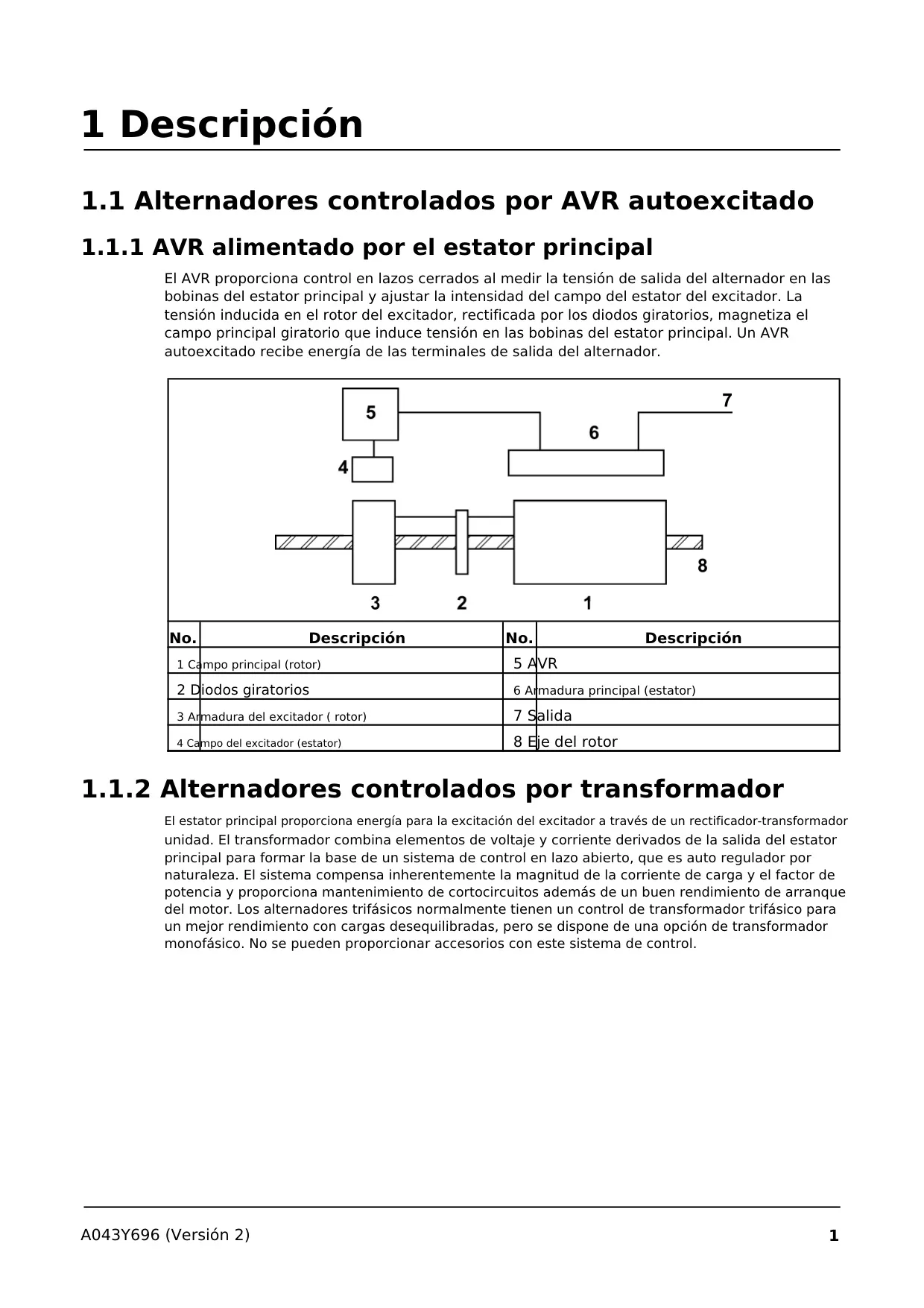

El Stamford AVR SX460 se presenta como un Regulador Automático de Voltaje (AVR) de autoexcitación, diseñado para ofrecer un control de lazo cerrado preciso y fiable en alternadores. Su funcionamiento se basa en la medición constante de la tensión de salida del alternador directamente desde las bobinas del estator principal. A partir de esta lectura, el AVR ajusta dinámicamente la intensidad del campo del estator del excitador, lo que a su vez regula la tensión inducida en el rotor del excitador.
Esta energía es rectificada por diodos giratorios y magnetiza el campo principal giratorio, culminando en la inducción de tensión en las bobinas del estator principal y, finalmente, en la salida del alternador. Es importante destacar que el SX460 se autoalimenta, extrayendo la energía necesaria directamente de las terminales de salida del alternador. Esta característica lo diferencia de los sistemas de control por transformador, los cuales, aunque auto-reguladores y capaces de compensar cargas desequilibradas y mantener el cortocircuito, no suelen permitir la adición de accesorios externos.

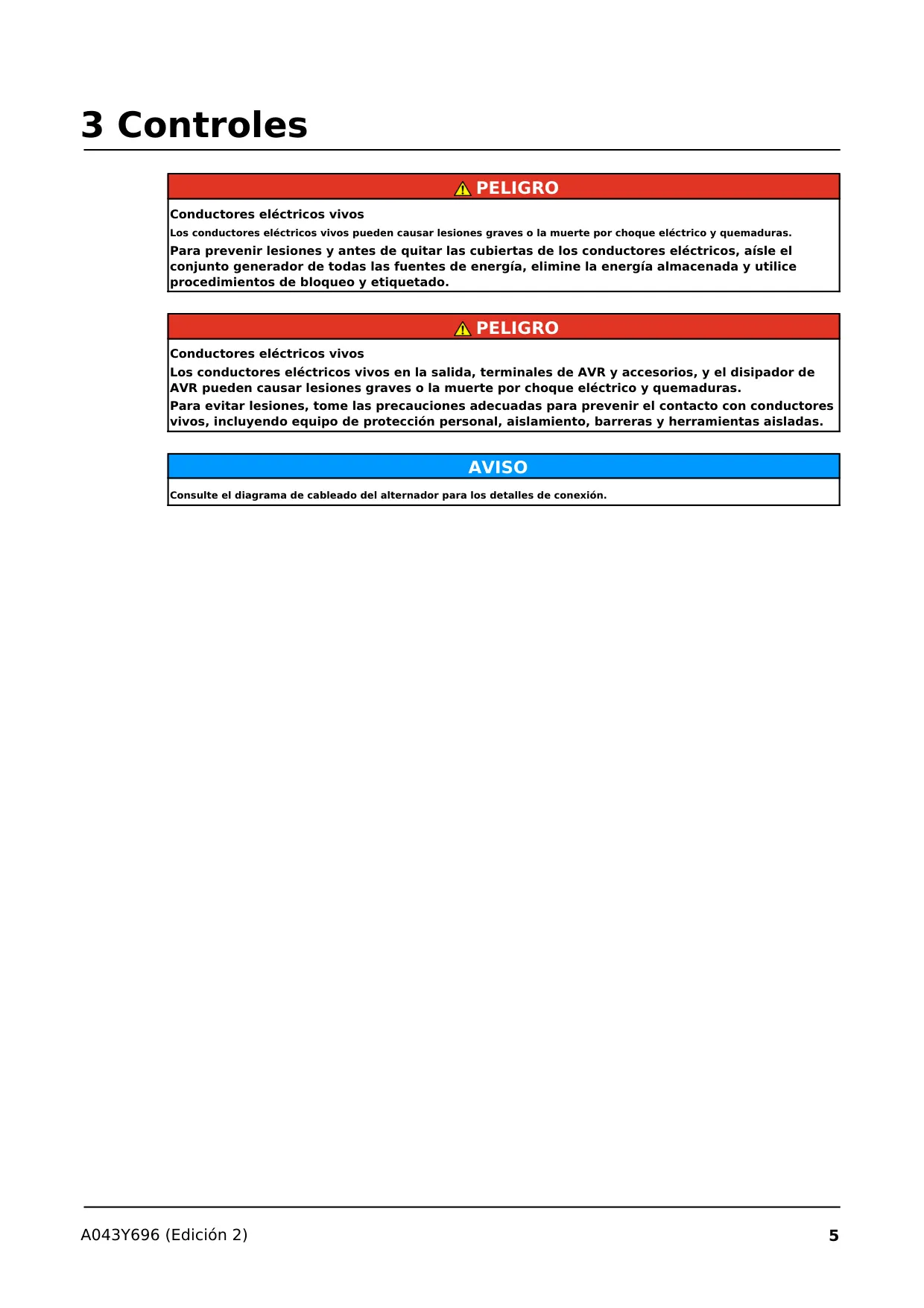

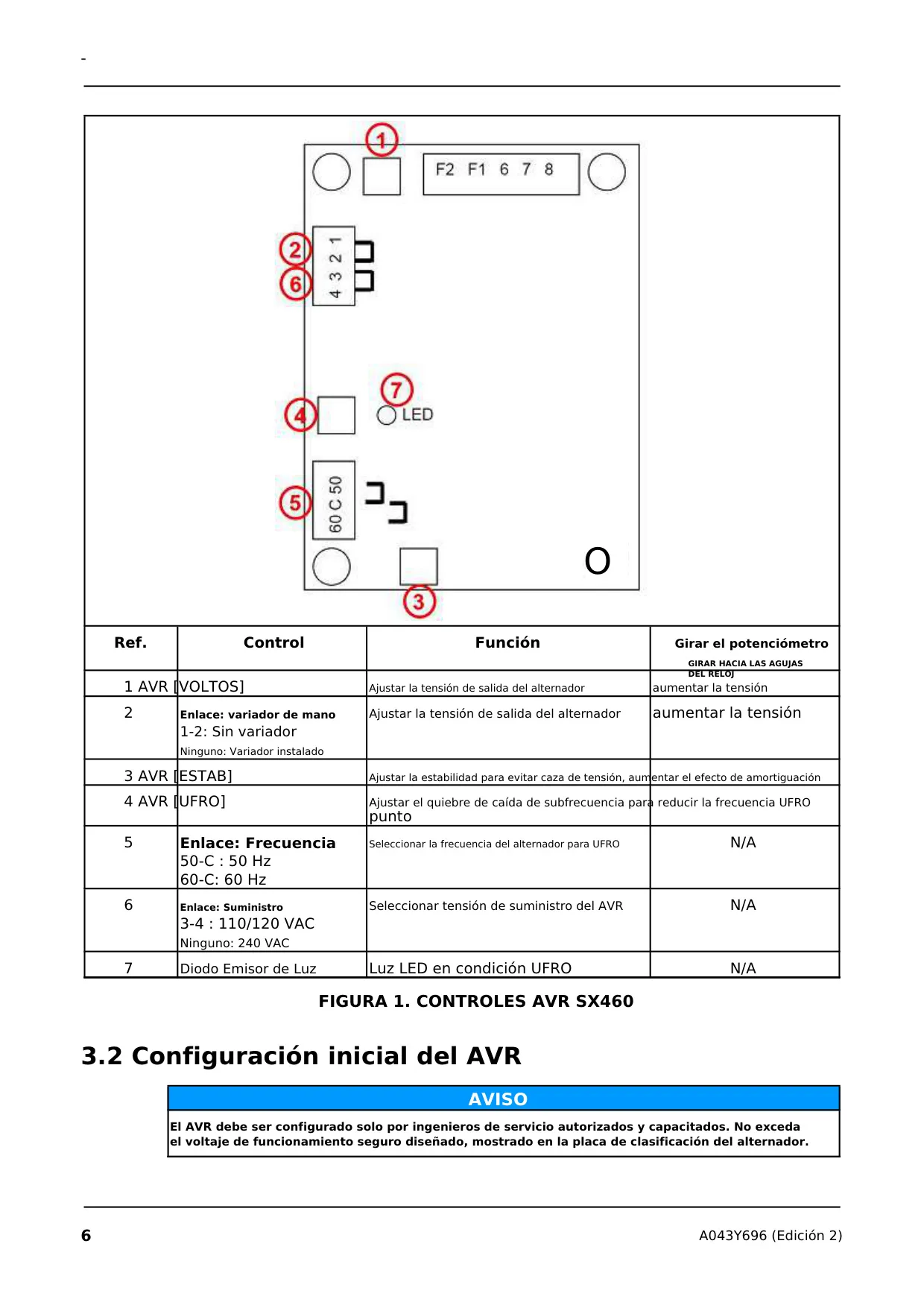

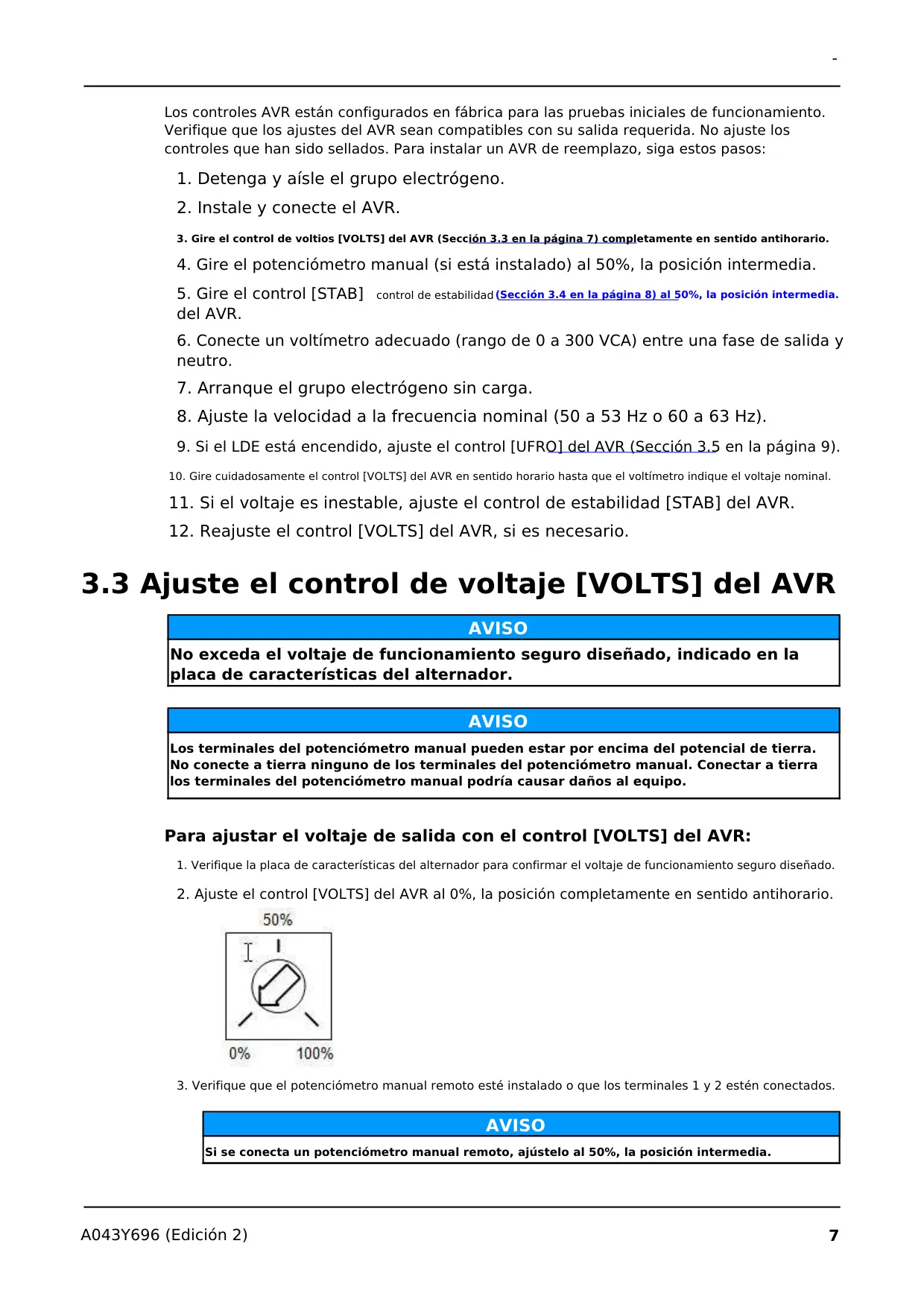

El manual PDF para el SX460 detalla con gran precisión los controles y la configuración. Entre los controles principales, encontramos el potenciómetro [VOLTS], que permite ajustar la tensión de salida del alternador con precisión. Para una óptima estabilidad del sistema, el control [STAB] es crucial, ya que ayuda a prevenir la "caza" de tensión, un fenómeno de oscilación indeseable, incrementando el efecto de amortiguación. Otra función vital es la protección contra subfrecuencia (UFRO), controlada por el potenciómetro [UFRO]. Este mecanismo entra en acción por debajo de un umbral de frecuencia ajustable, reduciendo la tensión de excitación para proteger el alternador. Un LED indicador en el AVR se ilumina cuando la protección UFRO está activa, ofreciendo una señal visual inmediata al operador.
Para adaptarse a diferentes configuraciones de generadores, el AVR SX460 incluye enlaces de puente que permiten seleccionar la frecuencia de operación (50 Hz o 60 Hz) para la función UFRO, así como la tensión de suministro del propio AVR (110/120 VAC o 240 VAC). La configuración inicial del AVR es un proceso delicado que debe ser realizado únicamente por ingenieros de servicio autorizados y capacitados, enfatizando la importancia de la seguridad y el conocimiento técnico para evitar exceder los límites de voltaje seguros del alternador. El manual también incluye advertencias claras sobre los PELIGROS de los conductores eléctricos vivos, la necesidad de aislar el grupo electrógeno y utilizar procedimientos de bloqueo y etiquetado antes de cualquier intervención.

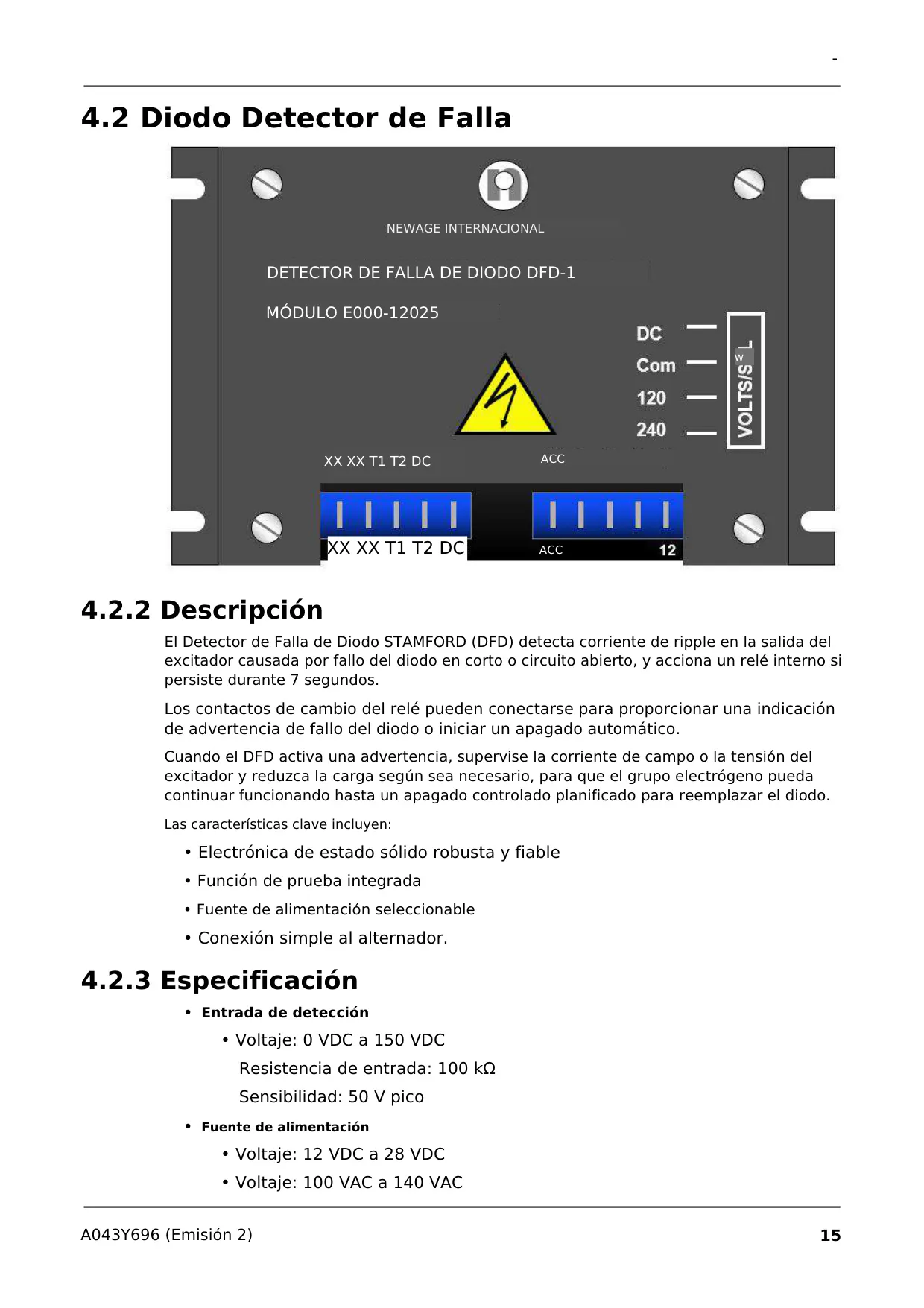

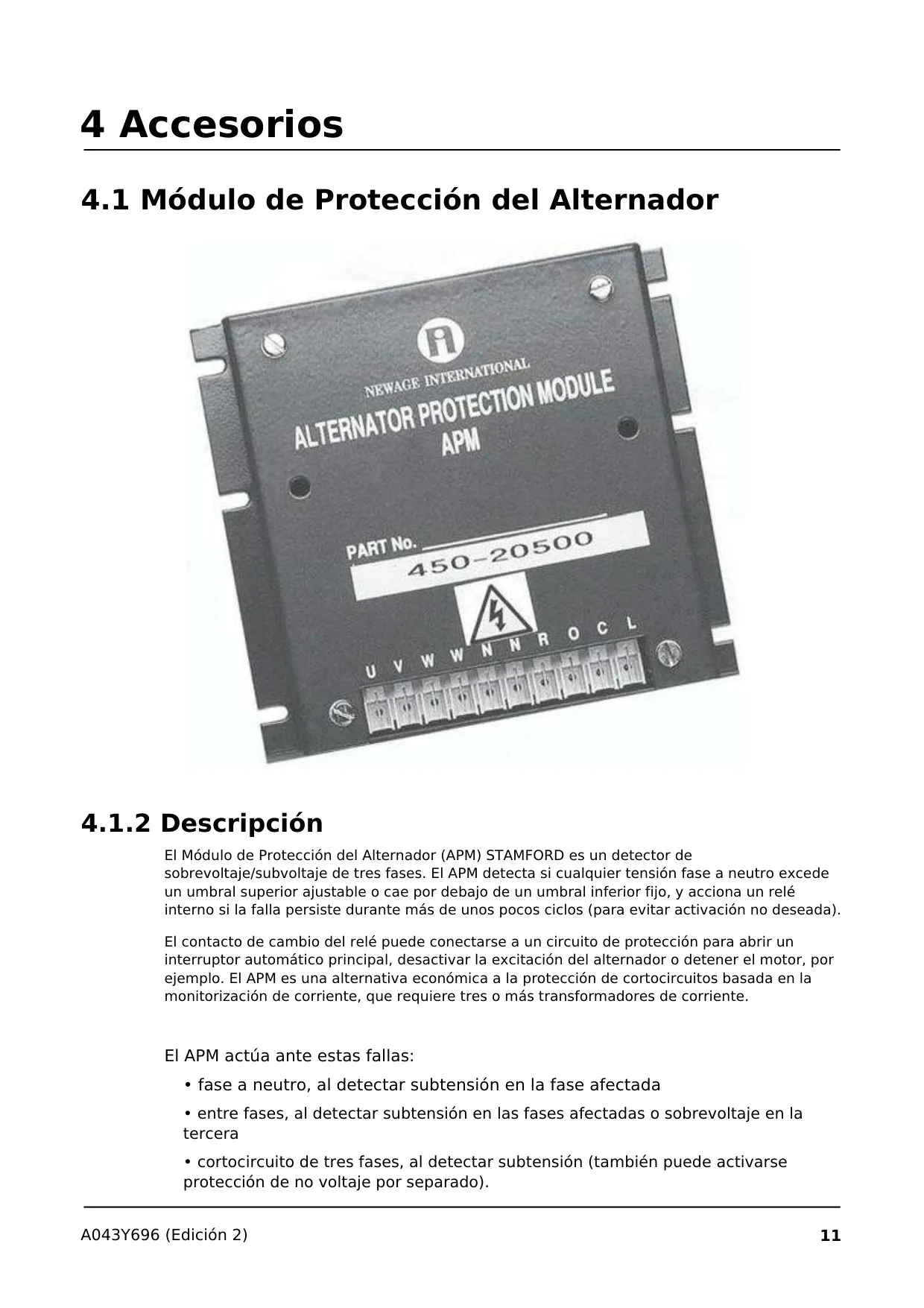

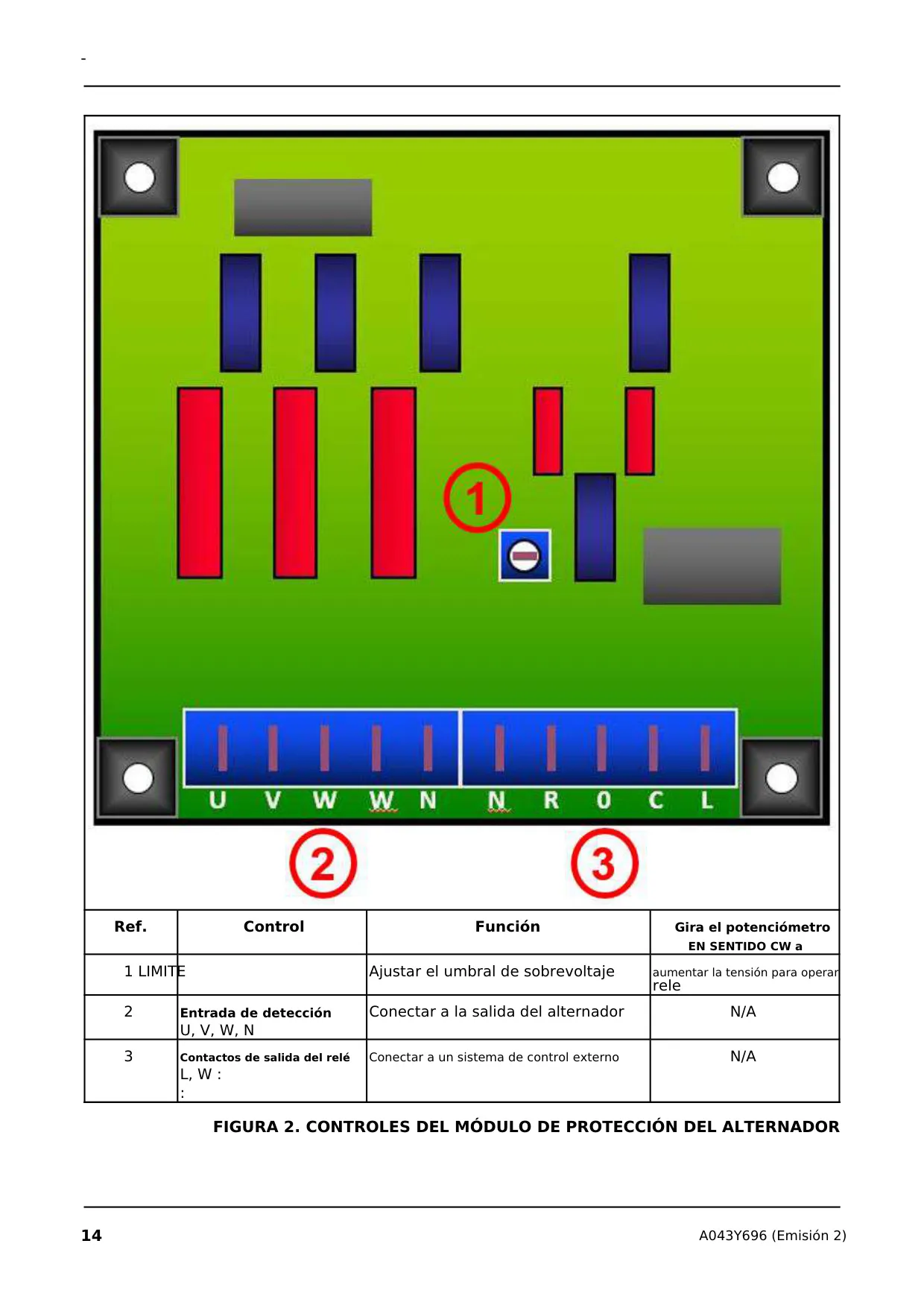

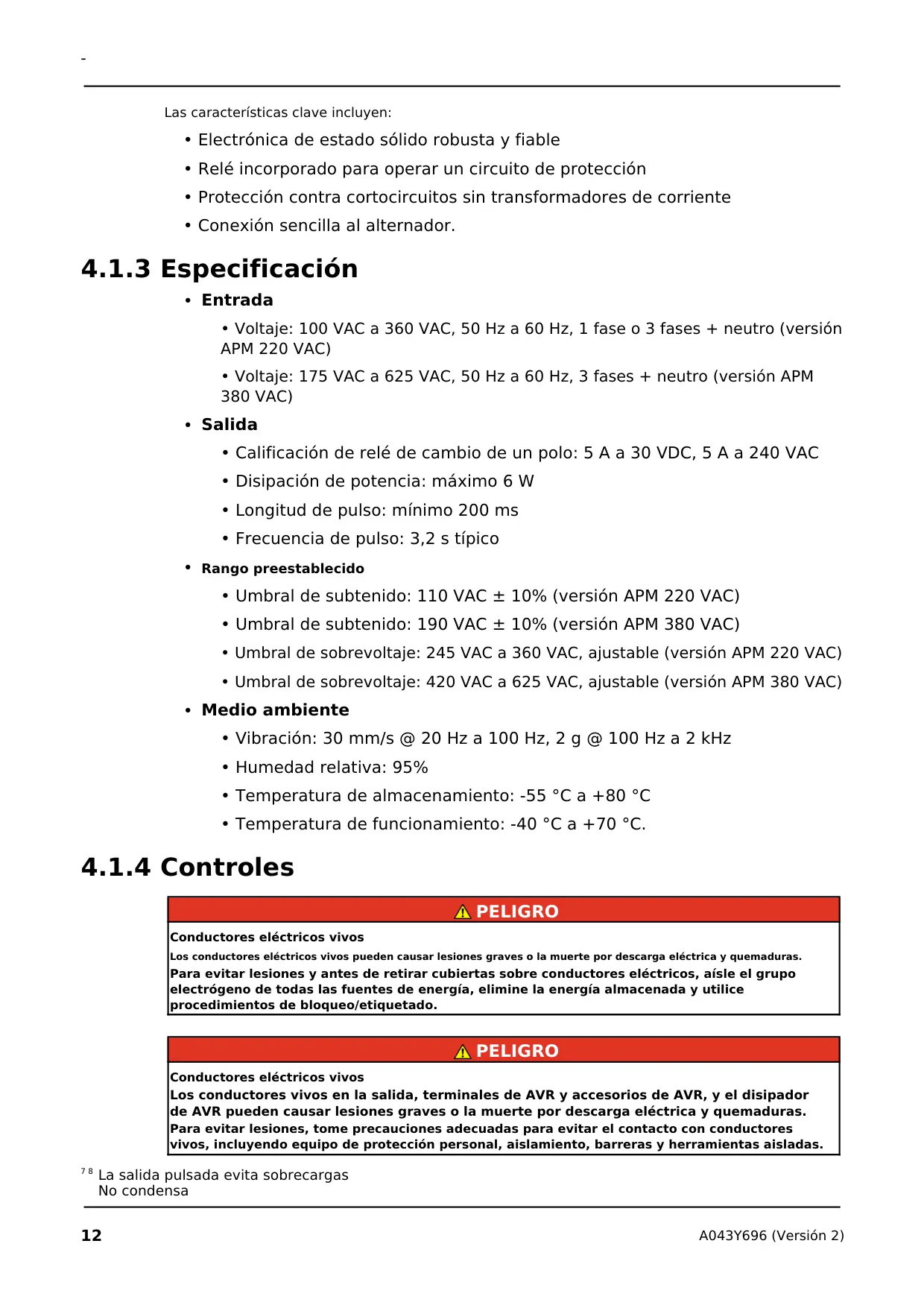

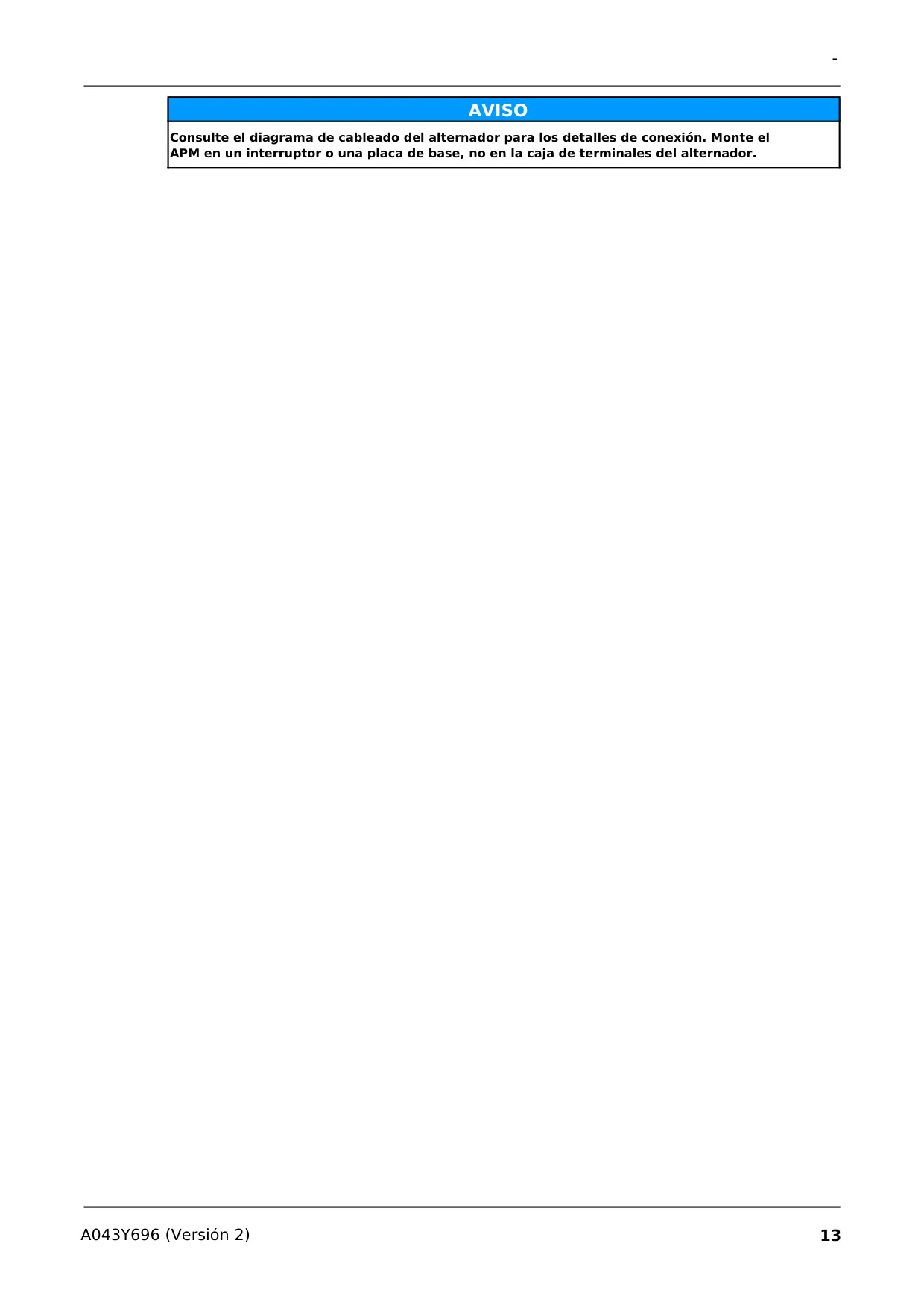

Además de sus funcionalidades básicas, el SX460 puede integrarse con accesorios clave que amplían sus capacidades de protección. El Módulo de Protección del Alternador (APM) es un detector de sobrevoltaje/subvoltaje trifásico robusto y económico que acciona un relé si detecta fallas persistentes, protegiendo contra cortocircuitos sin necesidad de transformadores de corriente.

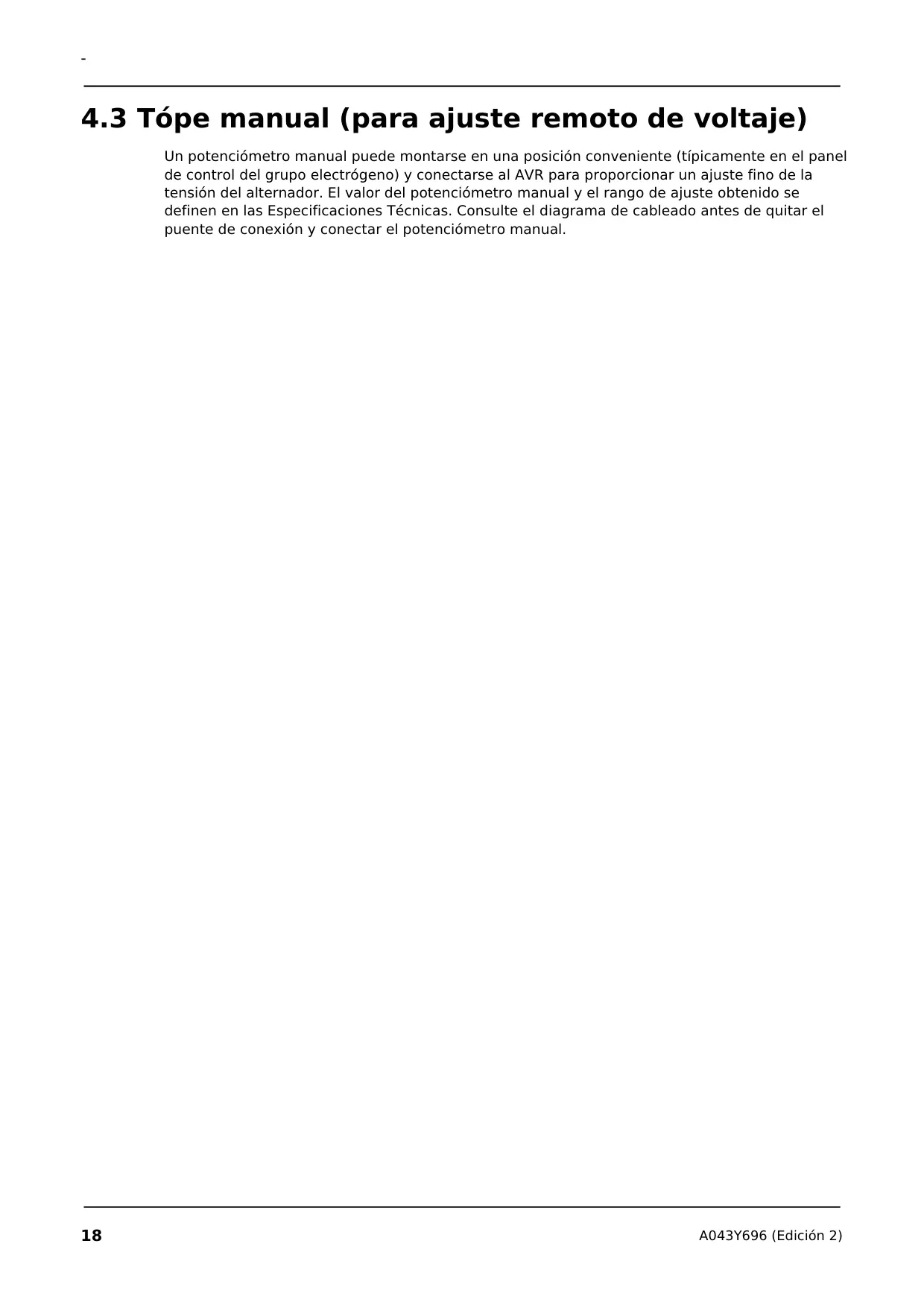

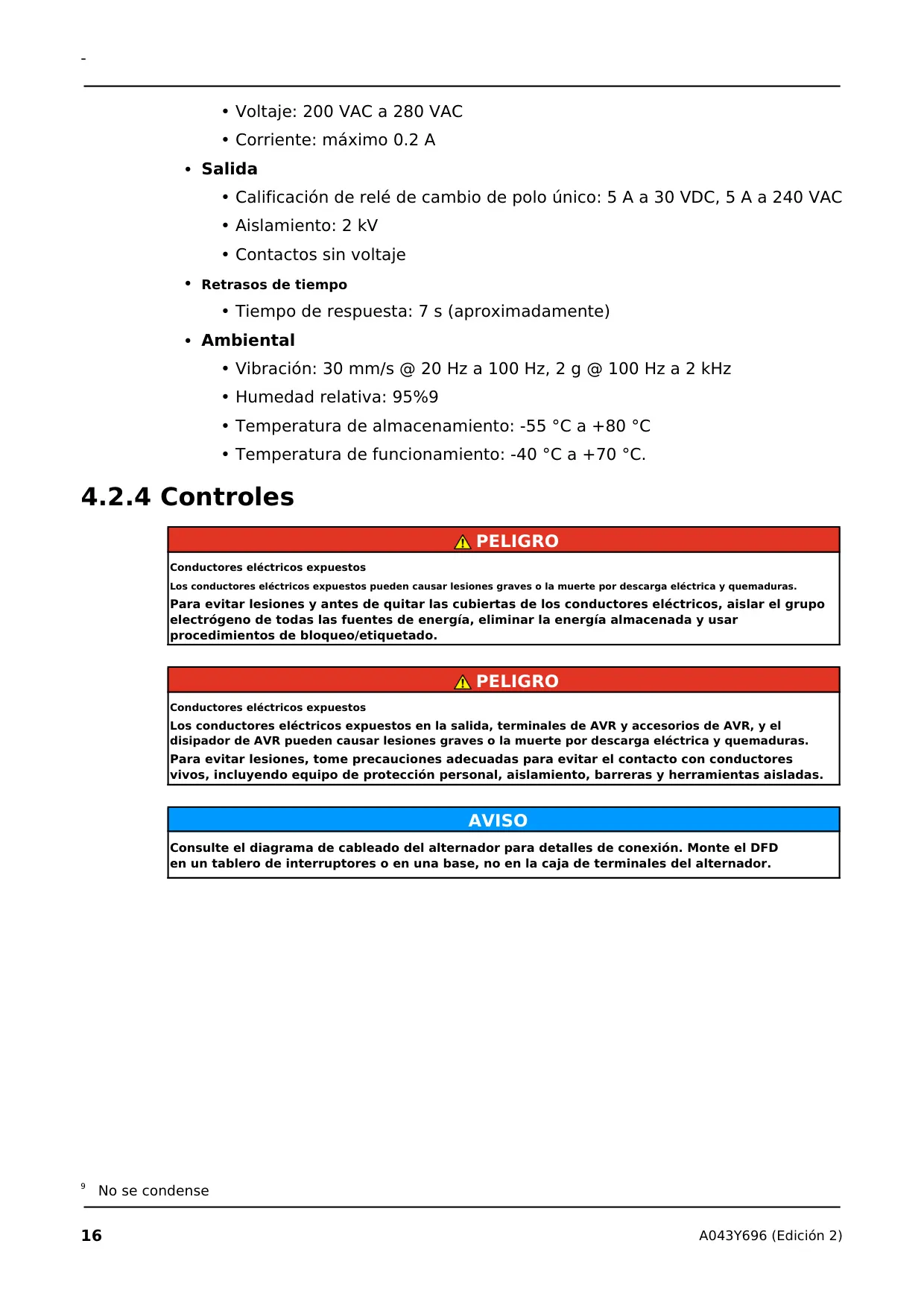

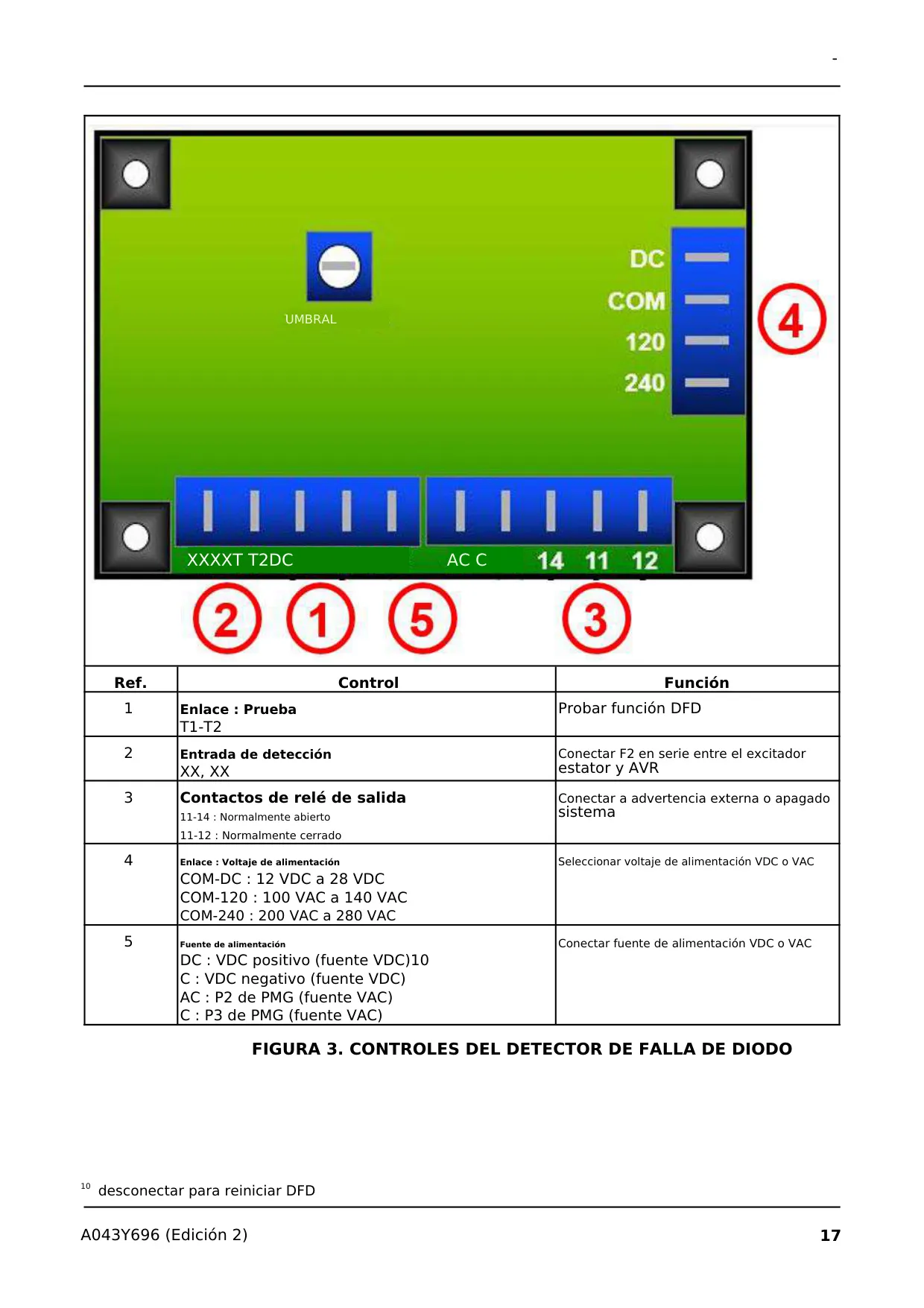

De manera similar, el Diodo Detector de Falla (DFD) es un componente fiable que identifica la corriente de ripple causada por diodos defectuosos en el excitador, alertando al operador para permitir un apagado planificado. Finalmente, el AVR soporta la conexión de un potenciómetro manual remoto, conocido como tope manual, que ofrece la conveniencia de un ajuste fino de la tensión del alternador desde un panel de control externo. Estos accesorios, descritos en detalle en la documentación, subrayan la versatilidad y el enfoque integral en la protección que ofrece el sistema SX460.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Stamford AVR SX460 y las respondemos a continuación.

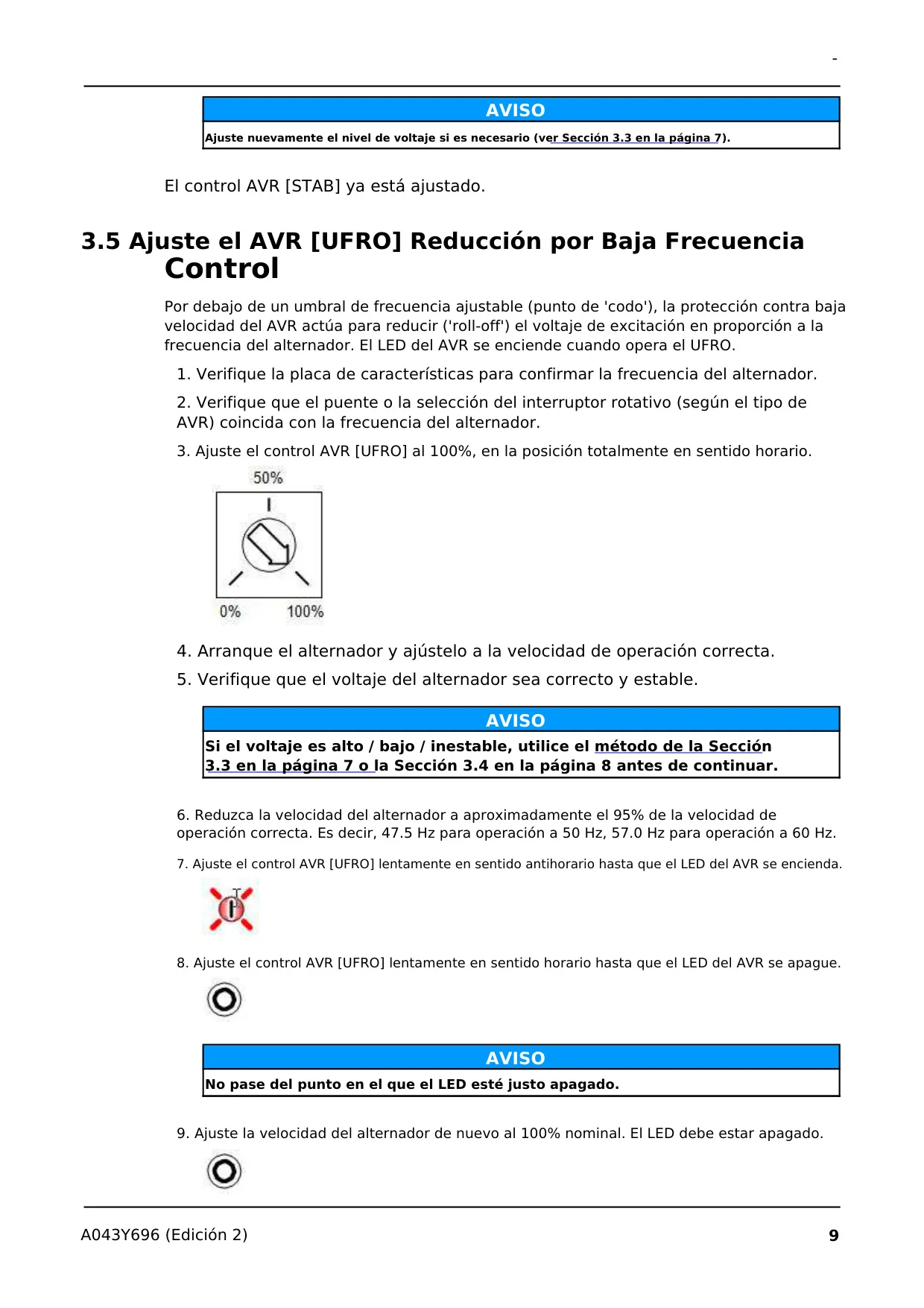

UFRO (Under Frequency Roll-Off) es una protección de subfrecuencia. Cuando la frecuencia del alternador cae por debajo de un umbral preestablecido, el AVR reduce la tensión de excitación para proteger el equipo. El LED del AVR se ilumina cuando UFRO está activo. Para ajustarlo, se arranca el alternador a la velocidad de operación correcta, se reduce la velocidad al 95% de la nominal y se gira el control [UFRO] lentamente en sentido antihorario hasta que el LED se encienda. Luego, se gira lentamente en sentido horario hasta que el LED se apague, y se devuelve la velocidad al 100%.

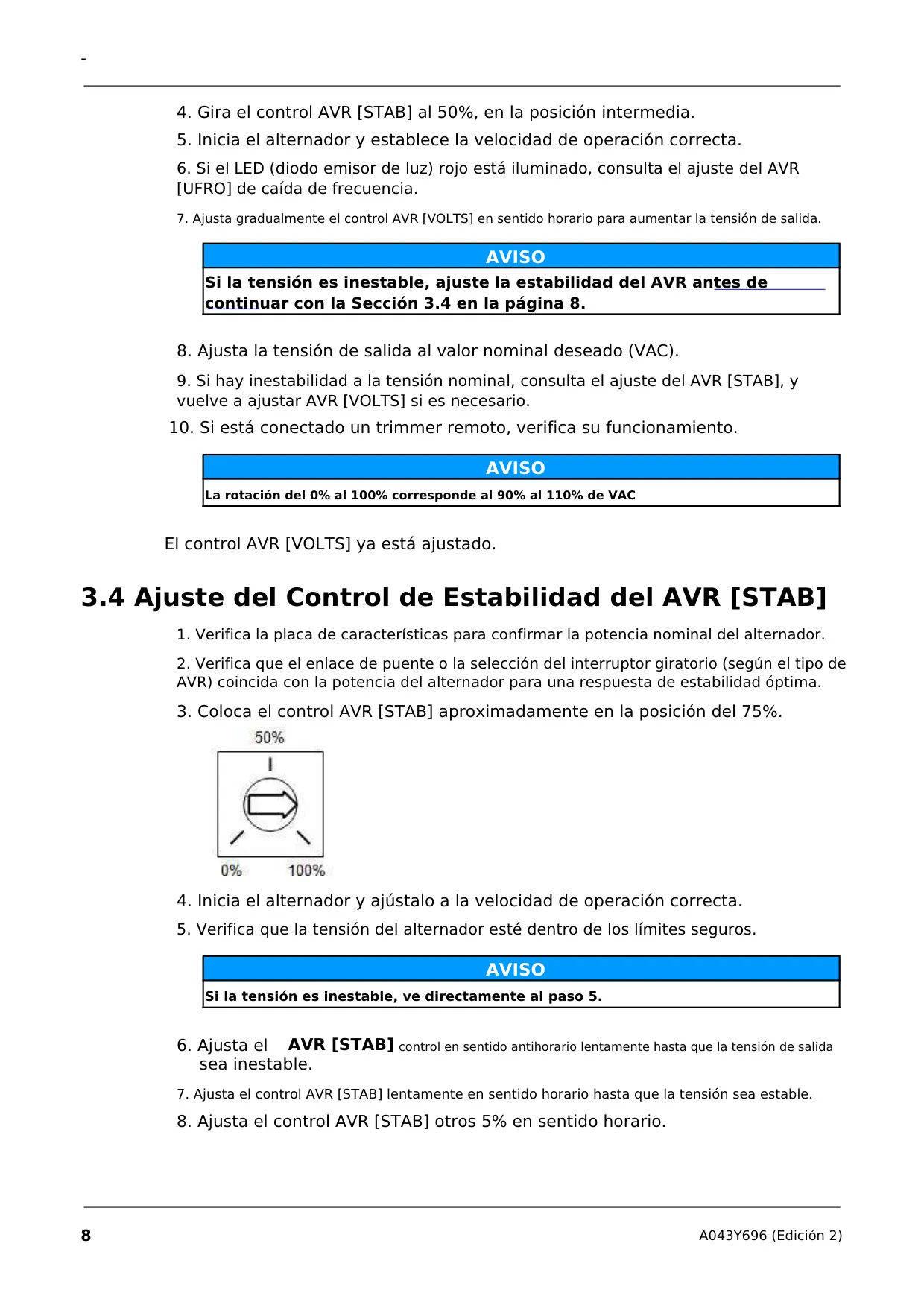

El control [STAB] se utiliza para ajustar la estabilidad y evitar la "caza" de tensión, un fenómeno de oscilación. Para ajustarlo, se inicia el alternador a la velocidad correcta y se asegura que la tensión esté dentro de límites seguros. Se gira el control [STAB] lentamente en sentido antihorario hasta que la tensión de salida se vuelva inestable, y luego se gira lentamente en sentido horario hasta que la tensión se estabilice, añadiendo un 5% adicional en sentido horario para un margen óptimo.
Es crucial tomar precauciones contra los conductores eléctricos vivos, que pueden causar lesiones graves o la muerte. Antes de cualquier intervención, es imperativo aislar el grupo electrógeno de todas las fuentes de energía, eliminar la energía almacenada y utilizar procedimientos de bloqueo y etiquetado (LOTO). Además, se recomienda el uso de equipo de protección personal, aislamiento, barreras y herramientas aisladas para evitar el contacto con conductores vivos en la salida, terminales del AVR y accesorios.
Sí, el AVR SX460 puede integrarse con accesorios clave para mejorar la protección del alternador. Esto incluye el Módulo de Protección del Alternador (APM), que detecta sobrevoltaje/subvoltaje trifásico y protege contra cortocircutos, y el Diodo Detector de Falla (DFD), que identifica diodos defectuosos en el excitador. También se puede conectar un potenciómetro manual remoto para el ajuste fino del voltaje.
